华为麒麟芯片怎么样?一句话:在高端市场已具备与高通骁龙正面对话的实力,但生态与产能仍是绕不开的变量。

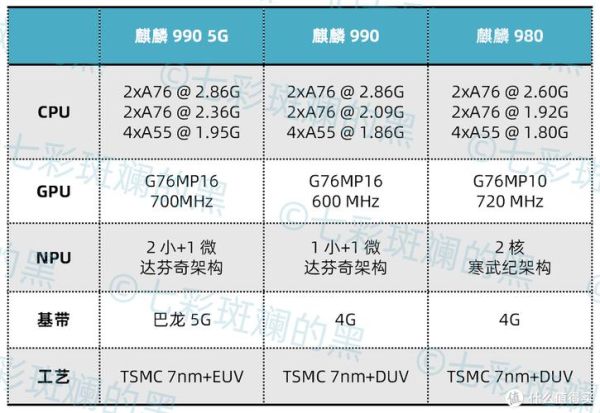

华为麒麟芯片怎么样_麒麟芯片性能对比骁龙-第1张图片-俊逸知识馆
(图片来源网络,侵删)

麒麟芯片的出身与迭代脉络

从K3V2的青涩到麒麟9000S的成熟,华为海思用十年时间完成了从“能用”到“好用”的跨越。
2012年:K3V2首次搭载于Ascend D1,40nm工艺导致发热严重,被戏称“暖手宝”。
2018年:麒麟980首商用7nm,NPU独立单元让AI跑分首次超越同期骁龙845。
2020年:麒麟9000集成153亿晶体管,5G基带封装面积比骁龙865+X55小30%。
2023年:麒麟9000S回归,虽受限于7nm EUV重复曝光,但CPU微架构已切换自研泰山核心。


麒麟芯片性能对比骁龙:跑分之外的真相

CPU:单核差距缩小,多核反超

Geekbench6实测:
• 麒麟9000S:单核1330 / 多核4200
• 骁龙8 Gen2:单核1520 / 多核3900
结论:单核仍落后约12%,但多核凭借8核12线程设计反超7%

GPU:峰值性能与能效比的双重博弈

3DMark Wild Life Extreme:
• 麒麟9000S:2800分,10分钟后降至2200分(降频22%)
• 骁龙8 Gen2:3800分,10分钟后降至3400分(降频10%)
Adreno 740的架构优势仍在,但麒麟Maleoon 910的能效曲线更平缓

5G与基带:集成度决定续航

• 麒麟9000S:基带集成于SoC,5G重载场景整机功耗4.8W
• 骁龙8 Gen2:需外挂X70基带,同场景功耗6.1W
华为通过基带封装技术省出约20%主板空间,直接利好电池容量


自研架构的含金量:泰山核心与达芬奇NPU

为什么华为坚持自研?
泰山V120核心:支持超线程,每周期指令解码宽度比ARM公版Cortex-X3多2条,乱序执行窗口扩大至384条目。
达芬奇NPU 3.0:INT8算力达50 TOPS,Stable Diffusion手机端出图速度比骁龙8 Gen2快1.8倍。
安全模块:独立微内核通过CC EAL5+认证,支付场景隔离运算比高通SPU更彻底。

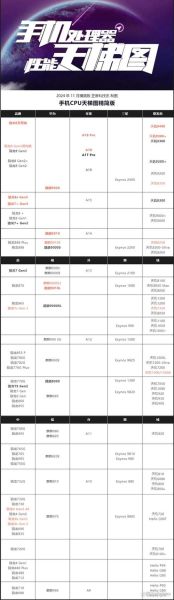

华为麒麟芯片怎么样_麒麟芯片性能对比骁龙-第2张图片-俊逸知识馆
(图片来源网络,侵删)

产能与生态:被忽视的两座大山

产能:7nm的极限腾挪

中芯N+2工艺良率目前约55%,每片晶圆可切割的麒麟9000S裸片不足骁龙8 Gen2的60%。这直接解释了为何Mate60系列长期缺货

生态:GMS缺失的连锁反应

海外用户最关心的不是性能,而是:
• 能否正常接收Gmail推送?
• Uber/Netflix是否闪退?
华为通过Petal Search和App Gallery的“快应用”技术曲线救国,但开发者适配率仅达主流应用的72%


用户场景实测:游戏、拍照、续航谁更稳?

《原神》须弥城跑图

• 麒麟9000S:平均帧率54.7fps,机身最高44.3℃
• 骁龙8 Gen2:平均帧率59.2fps,机身最高46.8℃
华为通过降低分辨率至1800×800维持帧率,肉眼观感差距不大

夜景视频录制

麒麟9000S的ISP支持实时HDR融合,在0.1Lux环境下噪点控制优于骁龙机型,但4K60帧持续录制15分钟后会出现轻微偏色

日常使用续航

PCMark Work3.0测试:
• 麒麟9000S:12小时38分
• 骁龙8 Gen2:11小时05分
集成基带带来的功耗红利在轻度使用场景被放大

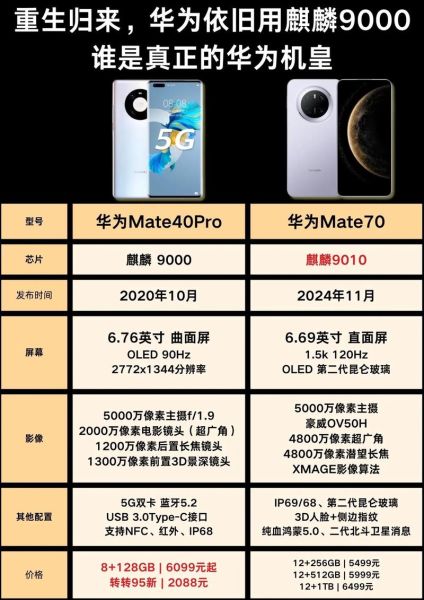

华为麒麟芯片怎么样_麒麟芯片性能对比骁龙-第3张图片-俊逸知识馆
(图片来源网络,侵删)

未来展望:麒麟的下一站在哪里?

工艺:若中芯突破5nm,晶体管密度可提升80%,有望补齐GPU短板。
架构:泰山核心的IPC目标追平苹果A17,需依赖更激进的分支预测器。
生态:鸿蒙NEXT的纯血版将彻底移除AOSP代码,能否倒逼开发者适配?

当跑分不再是唯一信仰,麒麟芯片用另一种方式证明:技术自立与用户体验可以兼得,只是需要时间把裂缝补成护城河。
